Захист фундаменту та прибудинкової території від надмірної вологи є критичним етапом будівництва, що безпосередньо впливає на довговічність споруди. Регулярний вплив ґрунтових та зливових вод провокує поступове руйнування бетонних конструкцій, вимивання основи та підтоплення підвальних приміщень. Без належної системи відведення рідини на стінах неминуче з’являється грибок, а мікроклімат усередині оселі стає сирим. Комплексний підхід до водовідведення гарантує цілісність будівлі та комфортне проживання.
Різниця між поверхневим та глибинним дренажем
Для забезпечення сухості ділянки необхідно розділяти потоки води за їхнім походженням, оскільки кожна система вирішує специфічні завдання. Поверхневий (або зливовий) дренаж працює виключно з атмосферними опадами та талим снігом, збираючи воду з покрівлі, терас та садових доріжок до того, як вона вбереться у ґрунт. Глибинний дренаж, навпаки, призначений для стабілізації гідрологічної ситуації під землею шляхом зниження рівня ґрунтових вод, що особливо актуально для об’єктів із цокольними поверхами.
Фактори вибору системи водовідведення:
- Тип ґрунту. Глинисті та суглинні ґрунти погано пропускають вологу, що вимагає розгалуженої мережі поверхневих каналів.
- Рельєф місцевості. На ділянках з ухилом важливо перехоплювати потоки, що йдуть з вищих точок, тоді як на рівнинах акцент зміщується на примусове відкачування.
- Глибина залягання фундаменту. Якщо підошва будинку знаходиться близько до водоносного горизонту, встановлення глибинних дрен стає обов’язковим.
Вибір конкретної конфігурації залежить від геологічних вишукувань, оскільки помилка в оцінці проникності ґрунту може призвести до неефективності всієї інженерної мережі. На піщаних ґрунтах вода зникає швидше, тому тут можна обмежитися локальними точками збору, тоді як на важких ґрунтах потрібне суцільне лінійне перехоплення опадів уздовж периметра.
Монтаж точкових та лінійних систем збору води

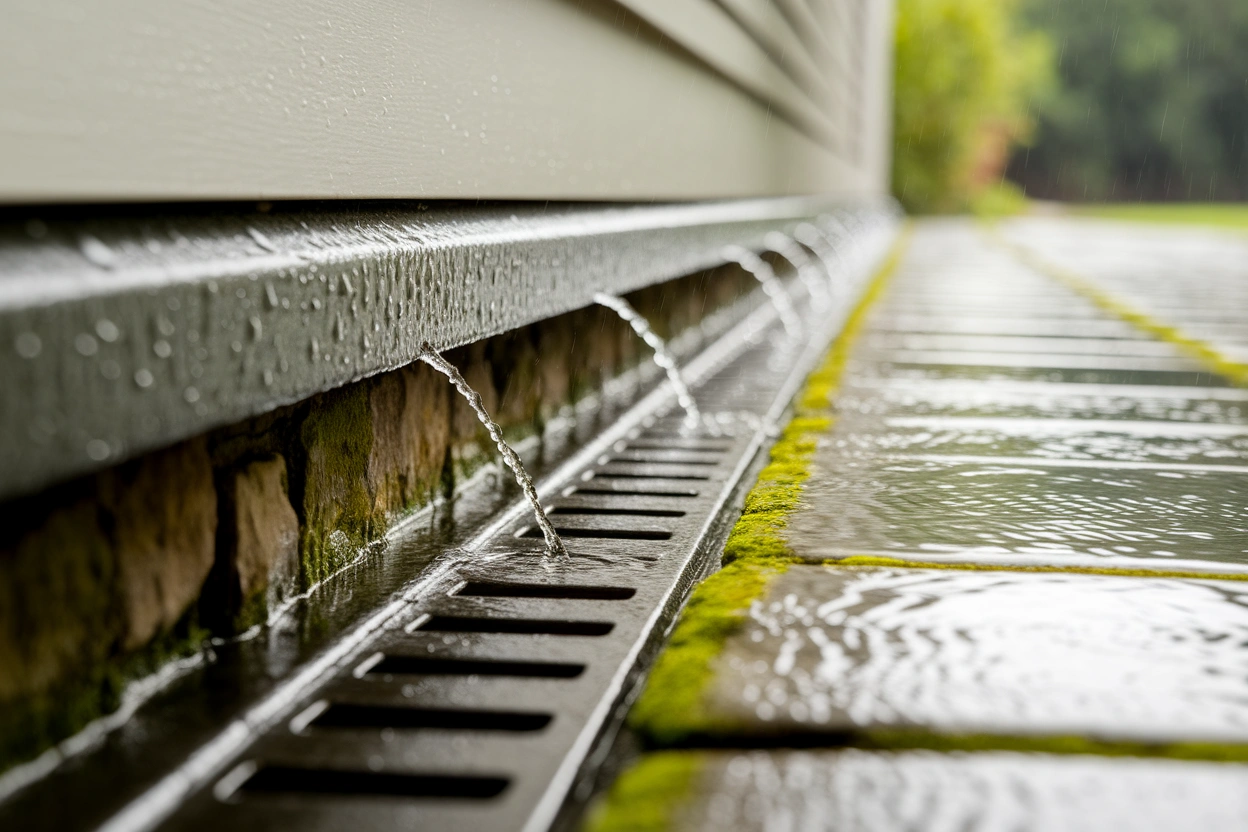

Лінійне водовідведення базується на використанні системи заглиблених жолобів, які встановлюються вздовж вимощення будинку, гаражних заїздів та садових стежок. Така конструкція дозволяє збирати воду з великих площ, направляючи її в загальний колектор. Лотки монтуються в траншеї на бетонну подушку, що забезпечує їхню нерухомість під час механічних навантажень або сезонних коливань ґрунту.
Точковий збір води організовується в місцях найбільшої концентрації потоків, насамперед безпосередньо під вертикальними ринвами водостічної системи даху. Дощоприймачі є прямокутними або квадратними місткостями, які з’єднуються з підземною трубою, що виводить стоки за межі ділянки. Це запобігає розбризкуванню води біля фундаменту та захищає фасад від надмірного зволоження під час злив.
Характеристики матеріалів для водозбору:
- Пластикові лотки. Вироби серії DN100 з морозостійкого поліпропілену відрізняються малою вагою та легкістю монтажу, ідеально підходять для приватного сектора.
- Бетонні канали. Мають високу міцність і здатність витримувати великий тиск, тому використовуються в місцях проїзду автомобілів.
- Захисні решітки. Сталеві, чавунні або полімерні елементи, які накривають лотки, запобігаючи потраплянню листя, гілок та іншого сміття.
Технологія облаштування закритого трубного дренажу

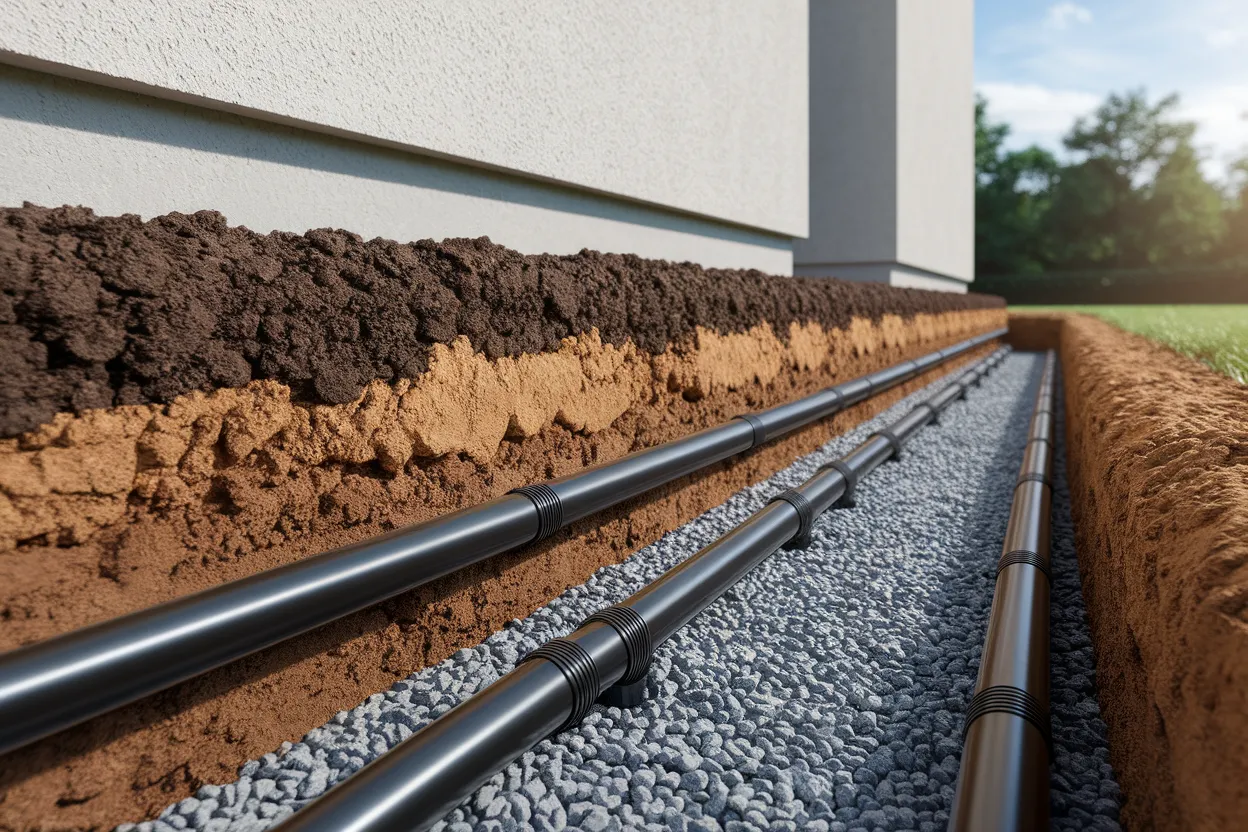

Основою глибинної системи є мережа перфорованих труб, які закладаються нижче рівня підошви фундаменту для перехоплення підземних вод. Технологія передбачає викопування траншей із чітко визначеним ухилом у бік збірного колодязя. Перед укладанням дрен дно канави засипається піском та встеляється геотекстилем, який діє як фільтр, що пропускає воду, але затримує найдрібніші частинки мулу.
Параметри закладання дренажних труб:
| Тип ґрунту на ділянці | Діаметр труби (мм) | Рекомендована глибина (м) | Необхідний ухил (мм/м) |
| Піщаний | 110 — 160 | 0.8 — 1.2 | 3 |
| Супісок | 110 | 1.0 — 1.5 | 3 — 4 |
| Глина / Суглинок | 110 — 200 | 1.2 — 1.8 | 2 — 5 |
Правильний розрахунок ухилу є критичним для функціонування самопливної системи. Якщо кут нахилу буде занадто малим, вода застоюватиметься, що призведе до замулювання труб, а занадто великий ухил спричинить швидкий рух води без належного збору вологи з прилеглого шару ґрунту.
Вибір матеріалів для фільтруючого шару
Для ефективної роботи системи труба повинна бути оточена об’ємом матеріалу з високим коефіцієнтом фільтрації. Оптимальним вибором є гранітний щебінь фракції 20 — 40 мм, який утворює порожнини для швидкого проходження води. Товщина шару обсипання з кожного боку дрен має становити не менше 15 — 20 см.
Важливо пам’ятати, що використання вапнякового або доломітового щебеню в дренажних системах суворо заборонено, оскільки він розмивається водою і через кілька років перетворюється на щільну кірку, що повністю блокує відведення вологи.
Геотекстиль відіграє роль бар’єра між щебенем та навколишнім ґрунтом. Для дренажу використовують полотно щільністю 150 — 200 г/м², виготовлене методом голкопробивання. Такий матеріал довго зберігає пропускну здатність і не забивається глиною. Нижній шар конструкції обов’язково формується з річкового або митого піску, який вирівнює дно траншеї та створює стабільну подушку для всієї комунікаційної мережі.
Використання ревізійних колодязів та резервуарів
Оглядові колодязі є вузловими елементами, що забезпечують експлуатаційну придатність системи протягом десятиліть. Їх розташовують у місцях поворотів труб, на перетинах кількох гілок дренажу, а також на прямих ділянках через кожні 30 — 40 метрів. Це дає змогу за необхідності промити труби водою під тиском, щоб видалити накопичений осад без розкопування всієї мережі.
Сьогодні найпопулярнішими є готові конструкції з гофрованих пластикових труб діаметром 315 або 400 мм. Вони мають високу кільцеву жорсткість, що дозволяє їм витримувати тиск ґрунту, і легко підрізаються під потрібну висоту безпосередньо на об’єкті.
Варіанти відведення накопиченої води:
- Загальна зливова каналізація. Підключення до централізованих мереж населеного пункту за наявності дозволу.
- Дренажні тунелі та блоки. Підземні порожнисті конструкції, що дозволяють воді повільно всмоктуватися в глибокі шари ґрунту.
- Накопичувальні резервуари. Використання зібраної води для поливу саду або технічних потреб.
- Природний ландшафт. Скидання очищених стоків у прилеглі яри або кювети вздовж доріг.
Завершальним етапом стає встановлення збірного колодязя в найнижчій точці ділянки. Якщо рельєф не дозволяє вивести воду самопливом, у цей колодязь монтується дренажний насос із поплавковим вимикачем для примусового відкачування рідини в точку скидання.
Створення м’якого дренажу за французькою технологією
М’який дренаж, відомий також як «французька канава», є спрощеним, але ефективним методом водовідведення, де замість жорстких труб використовується тільки фільтруюче засипання. Такий підхід доцільний на ділянках з невеликим об’ємом паводкових вод або при обмеженому бюджеті на будівництво.
Технологія полягає у створенні траншеї, яка повністю вистилається геотекстилем з великим запасом по краях. Потім канал заповнюється чистим гранітним щебенем майже до самого верху. Після заповнення краї геотекстилю загортаються внахлест, утворюючи закритий фільтруючий кокон.
Зверху така конструкція засипається невеликим шаром піску або родючого ґрунту і засівається газонною травою. Оскільки всередині немає порожнистих труб, такий дренаж менше схильний до деформацій під впливом великої ваги, що робить його зручним для використання під пішохідними зонами.
Відсутність труб знижує ризик їхнього промерзання або механічного пошкодження корінням дерев. Проте варто враховувати, що пропускна здатність м’якого дренажу нижча, ніж у трубного, тому він не може бути єдиним рішенням для територій із дуже високим рівнем ґрунтових вод.
Гідроізоляція фундаменту та облаштування вимощення
Водовідведення працює максимально ефективно лише тоді, коли воно підсилене фізичним бар’єром на шляху вологи до бетону. Зовнішні стіни фундаменту повинні пройти ретельну гідроізоляційну обробку. Найчастіше застосовується комбінований метод: нанесення бітумно-полімерної мастики як еластичної основи та подальше наплавлення рулонних матеріалів.
Основні типи ізоляційних матеріалів:
| Назва матеріалу | Метод нанесення | Термін служби (років) |
| Бітумна мастика | Обмазувальний | 10 — 15 |
| Полімерні мембрани | Механічне кріплення | 30 — 50 |
| Рулонна гідроізоляція | Наплавлення | 20 — 25 |
Вимоги до облаштування захисних зон:
- Ширина вимощення. Має становити від 80 до 100 см, щоб відводити воду якомога далі від фундаментної стрічки.
- Герметизація вузлів. Місця, де дренажні труби входять у ревізійні або накопичувальні колодязі, обробляються гідроізоляційними герметиками.
- Профільовані мембрани. Використання шиповидних полотен поверх гідроізоляції захищає її від пошкоджень під час засипки ґрунту та створює додатковий повітряний зазор для вентиляції.
М’яке вимощення, створене з шару щебеню та прихованої під ним гідроізоляційної мембрани, є сучасною альтернативою бетонному покриттю. Воно не тріскається від морозу і гармонійно вписується в ландшафтний дизайн, забезпечуючи при цьому надійне відведення поверхневих стоків у систему лінійних лотків.
Функціонування системи водовідведення повністю залежить від математичної точності розрахунків та якості прихованих робіт, результати яких неможливо побачити після засипання траншей. Навіть незначна помилка в ухилі на 1 — 2 сантиметри може перетворити дорогу інженерну мережу на звичайну підземну калюжу, що лише посилить замокання фундаменту. Чи стане якісний дренаж інвестицією у спокій власника на найближчі 30 років, чи призведе спроба зекономити на матеріалах до щосезонних витрат на боротьбу з вологістю — залежить від відповідальності при виборі технологічних рішень. Остаточна конфігурація завжди є балансом між геологічними даними та архітектурними вимогами, де надійність повинна превалювати над миттєвою вигодою.
