Безпосередній контакт міді та алюмінію в електротехніці вважається критичною помилкою через фундаментальні фізико-хімічні відмінності цих металів. Головною проблемою є виникнення електрохімічної корозії: у присутності навіть мінімальної вологи утворюється гальванічна пара, що руйнує структуру провідників. Додатковий ризик створює різниця у коефіцієнтах теплового розширення — при проходженні струму метали нагріваються і розширюються неоднаково, що з часом послаблює механічний контакт. У результаті опір у місці з’єднання стрімко зростає, спричиняючи критичне перегрівання та оплавлення ізоляції, що є прямою причиною пожеж.
Чому виникає руйнування при прямому контакті металів
Алюміній миттєво реагує з киснем повітря, утворюючи на своїй поверхні тонку, але надзвичайно щільну оксидну плівку. Цей шар є діелектриком, тобто він майже не проводить електричний струм. Коли такий дріт притискається до мідного без спеціальних перехідників, площа ефективного контакту стає мінімальною, а перехідний опір — надлишковим. Ситуація погіршується під дією атмосферної вологи, яка стає електролітом, прискорюючи перенесення іонів металу та руйнуючи цілісність вузла зсередини.
У процесі експлуатації циклічне нагрівання та охолодження призводять до того, що алюміній «видавлюється» із зони затискання через свою пластичність. Це створює мікроскопічні зазори, де інтенсивність окислення зростає в геометричній прогресії.
Найбільшу небезпеку становлять звичайні скрутки у вологих приміщеннях або на лініях з потужними споживачами, де через постійний термічний стрес контакт деградує за лічені місяці.
Використання пружинних клемників із захисною пастою

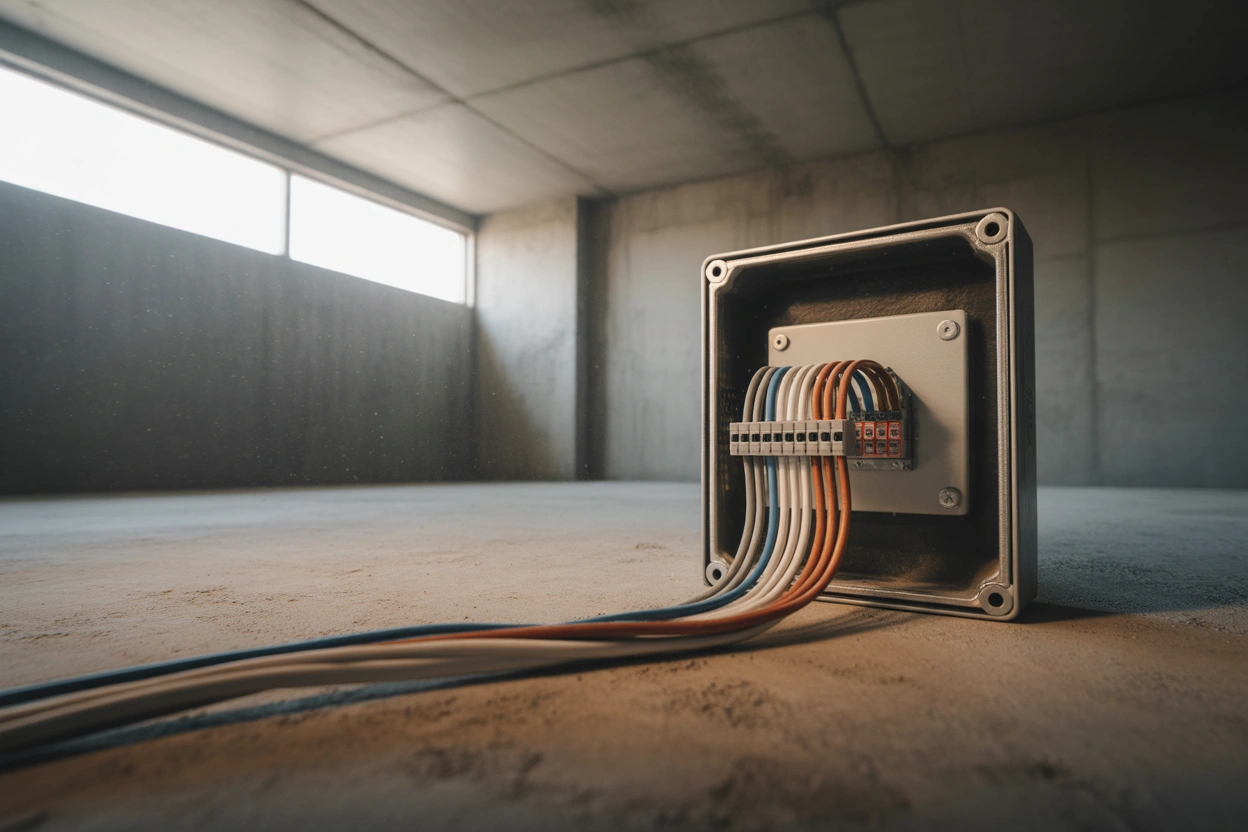

Для швидкого та безпечного переходу з одного металу на інший найкраще підходять пружинні затискачі. На відміну від гвинтових механізмів, пружина постійно тисне на дріт, компенсуючи термічне розширення та текучість алюмінію протягом усього терміну служби. Для роботи з алюмінієвими жилами необхідно обирати моделі, заповнені спеціальною струмопровідною кварцо-вазеліновою пастою. Вона виконує дві функції: механічно руйнує оксидну плівку під час введення провідника та герметизує місце зрізу, запобігаючи доступу кисню.
Технічні параметри вибору:
- Номінальний струм. Для побутових серій він зазвичай складає до 24 А.
- Переріз жил. Можливість з’єднання провідників від 0,5 до 4 мм².
- Тип пасти. Використання фірмової суміші Alu-Plus для надійного захисту від корозії.
Перед монтажем алюмінієвий провід слід зачистити від ізоляції на вказану на корпусі клемника довжину (зазвичай 10 — 12 мм) і негайно вставити в отвір до упору. Якщо клемник не має заводського наповнення, пасту потрібно придбати окремо в шприці та ввести всередину перед встановленням дроту.
Монтаж через гвинтові колодки та розподільчі шини
Гвинтові з’єднувачі забезпечують надійний електричний вузол завдяки тому, що мідна та алюмінієва жили розділяються латунною гільзою або сталевим гвинтом. У такому форматі метали не торкаються один одного безпосередньо, що виключає утворення гальванічної пари. Це доступне рішення для монтажу в розподільчих коробках, проте воно потребує особливої уваги до техніки затягування.
Алюміній — дуже м’який метал, тому занадто сильне затискання гвинта може просто перерізати жилу або суттєво зменшити її робочий переріз. Через явище холодної текучості алюміній поступово «виходить» з-під гвинта, тому такі з’єднання необхідно перевіряти та підтягувати кожні 6 — 12 місяців.
При монтажі важливо зачищати алюміній безпосередньо перед фіксацією, щоб мінімізувати шар оксиду. Латунні шини вважаються більш стабільними, оскільки коефіцієнт розширення латуні ближчий до показників електротехнічних металів, ніж у чистої сталі, що дещо подовжує інтервали між обслуговуванням.
Створення болтового з’єднання за допомогою сталевих шайб
Цей метод вважається «класичним» і найбільш надійним для самостійного виконання, оскільки дозволяє створити довговічне з’єднання за допомогою звичайного кріплення. Головна перевага полягає у використанні сталевих шайб як фізичного бар’єра між міддю та алюмінієм.
Порядок монтажу болтового з’єднання:
- Підготовка жил. Зніміть ізоляцію та сформуйте з кінців провідників кільця, діаметр яких відповідає розміру болта.
- Складання конструкції. Надіньте на болт першу сталеву шайбу, потім алюмінієве кільце, другу сталеву шайбу, мідне кільце і третю сталеву шайбу.
- Фіксація. Затягніть конструкцію гайкою, використовуючи пружинну шайбу (гровер) для запобігання самовільному розкручуванню.
| Діаметр болта | Максимальне навантаження (кВт) | Рекомендований переріз (мм²) |
|---|---|---|
| M4 | 3.5 | 2.5 |
| M5 | 5.5 | 4.0 |
| M6 | 8.0 | 6.0 |
Застосування спеціальних гільз для методу обпресування
Обпресування є найбільш надійним нерознімним способом, який часто застосовується в промисловості та при капітальному ремонті мереж. Для роботи з різними металами використовують спеціальні алюмо-мідні гільзи (ГАМ), де одна частина виготовлена з алюмінію, а інша — з міді, з’єднаних між собою методом тертя на заводі. Це виключає будь-яку корозію на межі розподілу металів всередині самої гільзи.
Процес вимагає використання ручних або гідравлічних прес-кліщів, оскільки звичайні плоскогубці не здатні забезпечити необхідну щільність прилягання металів. Перед обпресуванням алюмінієву жилу обов’язково змащують кварцо-вазеліновою пастою.
Необхідний комплект для робіт:
- Алюмо-мідні гільзи. Підбираються точно під переріз провідників.
- Прес-кліщі. Інструмент зі змінними матрицями.
- Термоусадка. Для герметизації готового з’єднання.
- Захисна паста. Для обробки алюмінієвої частини.
Технологія лудіння міді для створення безпечної скрутки
Якщо ситуація вимагає створення скрутки, єдиним допустимим варіантом є попереднє лудіння мідного провідника. Процес полягає у покритті мідної жили тонким шаром олов’яно-свинцевого або безсвинцевого припою. Олово є електрохімічно нейтральним по відношенню до алюмінію, тому таке з’єднання не буде руйнуватися через корозію.
Лудіння виконується за допомогою потужного паяльника. Поверхню міді зачищають, обробляють флюсом і рівномірно вкривають припоєм до зникнення характерного червоного відтінку. Після завершення процесу важливо ретельно протерти дріт спиртом, щоб видалити залишки активного флюсу, який сам по собі може провокувати окислення.
Тільки після того, як мідь стала повністю «сріблястою», її можна скручувати з алюмінієм. Довжина скрутки повинна бути не менше 4 — 5 см для забезпечення достатньої площі контакту. Готовий вузол необхідно щільно ізолювати, щоб виключити потрапляння повітря всередину.
Варто пам’ятати, що навіть луджена скрутка поступається за надійністю клемникам Wago або болтовим з’єднанням. Цей метод розглядається як тимчасовий або допустимий лише в слабкострумових мережах, де немає високих пускових навантажень.
Використання відгалужувальних стискачів типу горіх
Відгалужувальні стискачі, відомі в народі як «горіхи», незамінні при необхідності підключитися до чинної магістральної лінії (наприклад, у стояку під’їзду). Конструкція складається з трьох сталевих плашок: дві зовнішні затискають провідники, а середня — розділяє їх. Це дозволяє поєднувати алюмінієву магістраль із мідним відгалуженням без ризику хімічної реакції.
Вся металева частина ховається в розбірний діелектричний корпус із міцного пластику, який фіксується стопорними кільцями. Перевага «горіха» в тому, що основний дріт не потрібно перерізати — достатньо лише зняти невелику ділянку ізоляції.
Особливості експлуатації:
- Маркування. Корпуси мають різні типорозміри (наприклад, У731, У733) залежно від діаметра кабелів.
- Захист. Допускається використання на відкритому повітрі за умови додаткової герметизації.
- Монтаж. Потребує вільного простору через доволі громіздкі габарити корпусу.
Під час монтажу в щитках важливо стежити за тим, щоб металеві плашки були затягнуті рівномірно. Оскільки «горіх» є гвинтовим з’єднанням, він також потребує періодичного огляду стану контактів, особливо якщо магістраль навантажена асинхронними двигунами чи зварювальними апаратами.
Будь-які спроби з’єднати мідь та алюміній за допомогою звичайної ізоляційної стрічки та скрутки є прямою загрозою безпеці будинку. Вибір конкретного способу — від сучасних клемників Wago до перевірених часом болтових з’єднань — завжди повинен базуватися на розрахунковому навантаженні та доступності місця для монтажу. Лише створення фізичного бар’єра між конфліктуючими металами гарантує, що електрична мережа працюватиме стабільно без ризику раптового займання чи зникнення напруги в найбільш невідповідний момент.
